在数字化时代的核心，有一块指甲盖大小的硅片，它却能完成每秒数十亿次的计算——这就是芯片。从智能手机、电脑到汽车、卫星，芯片无处不在。很少有人知道，它的诞生源于地球上最常见的物质之一：沙子。
芯片的制造，本质上是一场在微观世界里以原子为砖瓦的精密盖楼工程。这条路漫长而苛刻，通常需要数百道工序，耗时数月。下面，让我们走进半导体加工的核心旅程。
第一步：提炼与制备——从沙子到硅锭
芯片的基底是硅。而硅来源于石英砂（主要成分二氧化硅）。工人将石英砂与碳在高温电炉中反应，提炼出纯度约为98%的冶金级硅。接着，通过西门子法将硅转化为三氯氢硅，再经过多次蒸馏和化学还原，得到纯度高达99.9999999%（9个9）以上的电子级硅。
这些高纯硅被熔化后，用一个籽晶缓慢拉出，形成一根圆柱状的单晶硅锭（称为直拉法）。硅锭经过切割、研磨、抛光，最终变成厚度不足1毫米、表面光滑如镜的硅晶圆。常见的晶圆尺寸有8英寸（200毫米）和12英寸（300毫米）。
第二步：前道工序——在硅片上“绘图”
前道工序是芯片制造最核心的部分，目标是同时在晶圆上制作出成千上万个晶体管和互连线。这包含多个循环重复的步骤：
- 薄膜沉积：在晶圆表面生长或沉积一层极薄的绝缘层（如二氧化硅）或导电层（如多晶硅、金属）。常用方法有化学气相沉积（CVD）和物理气相沉积（PVD）。
- 光刻：这是定义电路图案的关键。先在晶圆上涂一层光刻胶，然后用紫外光通过掩模版照射。被光照到的区域发生化学变化。光源波长从早期的365nm缩小到现在的13.5nm（极紫外光EUV），使得特征尺寸小至几纳米。
- 刻蚀：利用化学或物理方法，将光刻胶上的图案转移到下方的材料层上。干法刻蚀（等离子体刻蚀）因其各向异性被广泛使用。
- 掺杂：通过离子注入或扩散，向特定区域的硅中引入杂质（如硼或磷），改变其导电类型（P型或N型），从而形成晶体管的核心结构。
- 退火与平坦化：高温退火修复晶格损伤、激活掺杂原子；化学机械抛光（CMP）则使表面变得极其平整，为下一层做准备。
以上步骤可能需要重复几十次，逐层堆叠出复杂的立体结构。现代先进逻辑芯片的金属互连层可达15层以上。

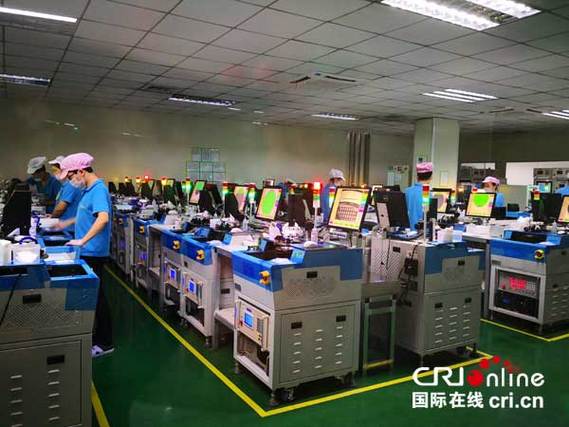

第三步：后道工序——封装与测试

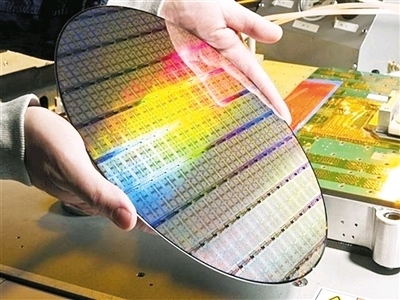

前道完成后，晶圆上已经布满数百个相同的芯片（称为“die”）。接下来：
- 晶圆测试：用探针台逐一测试每个芯片的功能，标记出不合格品。
- 切割：用金刚石锯片或激光将晶圆分割成独立的芯片。
- 封装：将芯片贴装到基板上，连接引线（打线或倒装），再用树脂或陶瓷外壳保护。封装不仅提供机械支撑和散热，还实现芯片与外部电路的电气连接。
- 最终测试：对封装后的芯片进行温度、速度、功耗等全面测试，合格才能出厂。
洁净室与良率：看不见的战场
上述所有工序，几乎都在洁净室中完成。洁净室的等级以每立方英尺空气中大于0.5微米的尘埃粒子数来衡量，先进制程需要ISO 1级（每立方英尺不超过1个粒子）。一粒小小的灰尘，就能毁掉整个芯片。与此良率——合格芯片数与总数之比—是整个半导体工业的生命线，任何工艺波动都可能导致百万美元计的损失。
芯片制造是人类目前最复杂的制造工艺之一。从一粒沙子到一枚高性能芯片，需要数百道流程、上百种设备、上千种材料，以及数千名工程师的协作。如今，制程节点已经进入到3纳米、2纳米甚至更小，这一极限的推进不仅依赖物理、化学、材料等学科的突破，更印证了一句话： chips are the new oil。理解半导体的加工过程，不仅能让我们更深刻地认识身边的科技，也能感受到人类如何凭借智慧锲而不舍地雕刻微观世界的砖石。
